КАК ПОДОБРАТЬ НАСОС И ЧТО НУЖНО ЗНАТЬ ПРИ ВЫБОРЕ

Девять простых шагов которые Вы можете использовать, чтобы выбрать объемный насос, соответствующий Вашим потребностям.

ОПРЕДЕЛИТЕ ТРЕБУЕМУЮ ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ

Производительность, необходимая системе, в которой будет использоваться насос, должна определяться в м³/ч (метр кубический/час) или (л/м) литр/минута.

ОПРЕДЕЛИТЕ УРОВЕНЬ ВЯЗКОСТИ ЖИДКОСТИ ВО ВРЕМЯ ПЕРЕКАЧИВАНИЯ

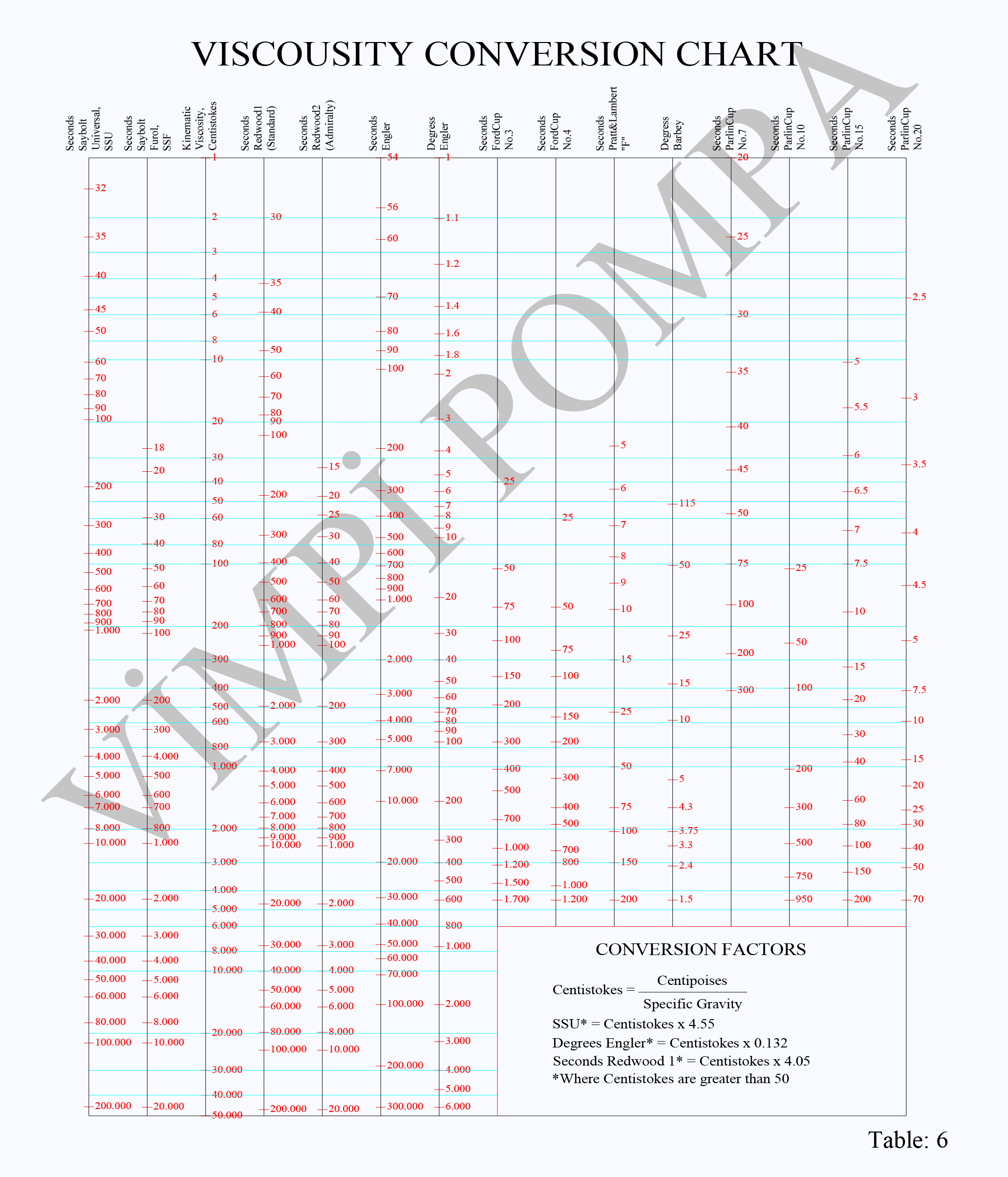

Вязкость жидкости является очень важным фактором для определения размера насоса, расчета диаметра трубопровода, подбора двигателя и редуктора привода насоса. Для этого необходимо четко определять вязкость жидкости при перекачке. Ниже приведены различные преобразования вязкости.

ОПРЕДЕЛИТЕ РАЗМЕР И ТИП НАСОСА

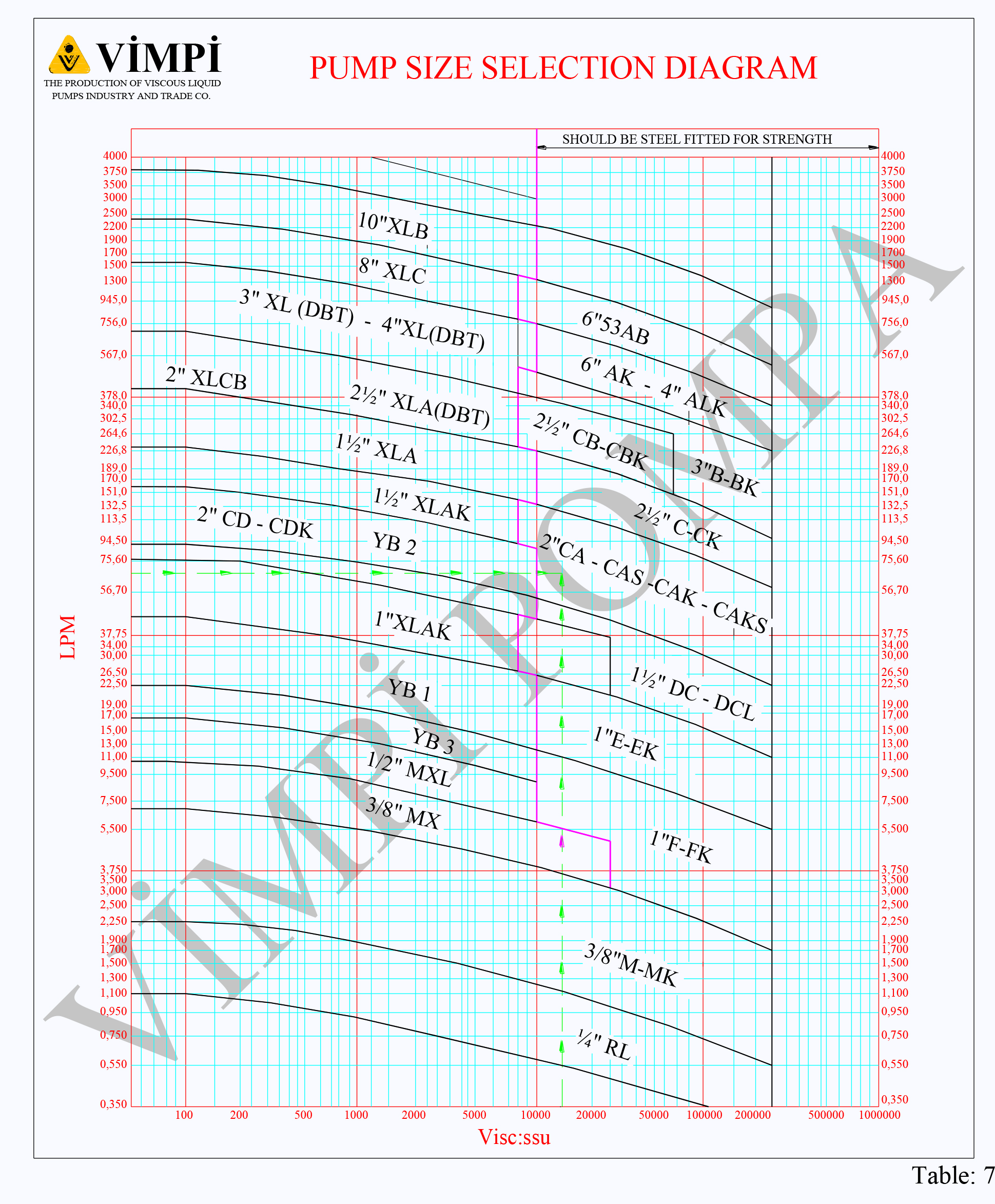

Размер насоса определяется из следующей ниже таблицы с учетом требуемой производительности и вязкости жидкости определенных раннее

После выбора размера насоса из таблицы выше далее определяется тип насоса с учетом требований системы (внутренняя эксцентриковая шестерня, винтовая (косозубая) шестерня и т. д.)

ОПРЕДЕЛИТЕ ДИАМЕТР ТРУБОПРОВОДА ВСАСЫВАЮЩЕЙ ЛИНИИ НАСОСА

Максимальное расстояние (положительное всасывание) между осью насоса и жидкостью, находящейся в емкости, называется ГЛУБИНОЙ всасывания. Это расстояние определяется длиной всасывающего трубопровода, его диаметром, отводами, фильтрами и заслонками на трубопроводе. Расстояние всасывания зависит от давления воздуха в месте расположения системы. Давление воздуха принимается равным 760 мм рт. ст. или 10,33 м вод. ст. на уровне моря. На практике это значение может быть принято равным 10 м вод. ст.. В результате перепада давления расстояние всасывания уменьшается на 10 см на каждые 100 метров, подъема над уровнем моря. Другими словами, расстояние всасывания насоса на высоте 1000 метров на 1 метр короче, чем у насоса, установленного на уровне моря, а у насоса, установленного на высоте 2000 метров, должно быть на 2 метра короче. Насос, установленный на высоте 2000 метров над уровнем моря, может всасывать жидкость с расстояния в среднем от 6 до 7 метров, с учетом потерь в трубопроводе. Это расстояние может меняться в зависимости от плотности всасываемого продукта и температуры окружающей среды. В случаях, когда насос должен работать на вакуум (всасывание) диаметр всасывающего трубопровода должен быть меньше диаметра входного патрубка насоса и, по возможности, на всасывающей линии должна быть установлена заслонка.

Если насос работает на нагнетание, а не на всасывание, его следует устанавливать, как можно ближе к емкости и к нижней кромке емкости. Всасывающий трубопровод должен быть больше диаметра входного патрубка насоса или иметь такой же диаметр.

ОПРЕДЕЛИТЕ ДИАМЕТР ТРУБОПРОВОДА НАПОРНОЙ ЛИНИИ НАСОСА

Диаметр трубопровода напорной линии насоса определяется в зависимости от вязкости перекачиваемой жидкости, удельного веса и расстояния нагнетания (см. таблицу потери мощности в трубопроводе в зависимости от вязкости и производительности, по данному вопросу Вы можете обратиться к техническим специалистам VIPT Distribution)

ОПРЕДЕЛИТЕ ПОТРЕБЛЯЕМУЮ МОЩНОСТЬ ДВИГАТЕЛЯ НАСОСА

Потребляемая мощность двигателя может изменяться в зависимости от производительности насоса (л/ч), сопротивлении потока жидкости (mss), удельного веса жидкости.

Сопротивлении потока жидкости в трубопроводе принимается равным 10 mss на 100 м по горизонтали и 10 mss на 10 м по вертикали для жидкостей с удельным весом 1 и менее 1.

Потеря давления (сопротивлении потока жидкости) в трубопроводах для жидкостей с удельным весом более чем 1, рассчитывается с использованием коэффициентов, приведенных в таблице 8. по следующей формуле:

Сопротивлении потока жидкости (mss) = коэффициент (из таблицы 8) x удельный вес жидкости x 0,226 x длина трубы (м)

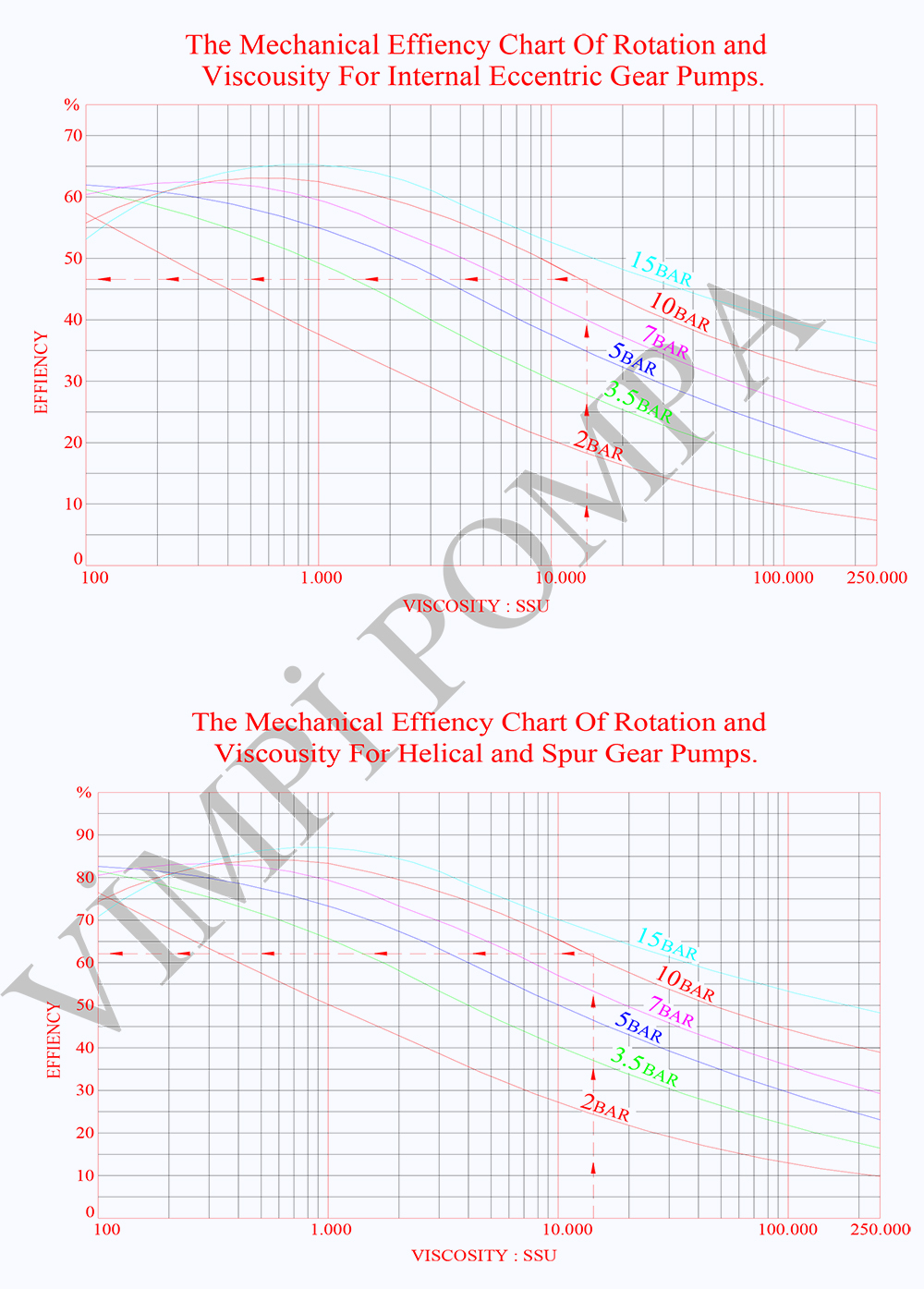

Эффективность насоса определяется на графике (табл. 10)

Примечание:

При расчете сопротивления также следует учитывать эквивалентную длину труб, кол-ва колен; затворов; клапанов и т.д., существующих на линии.

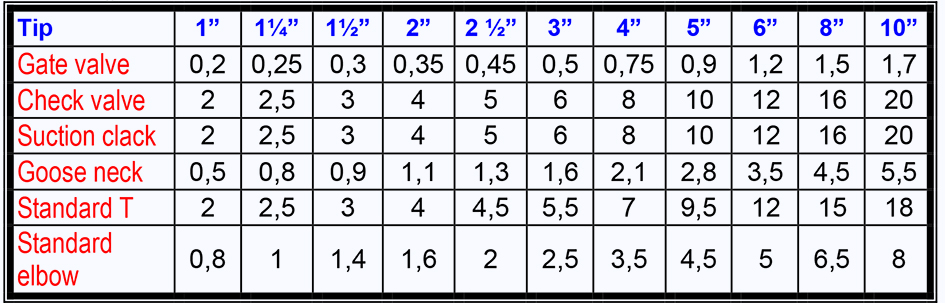

Эквивалентные длины труб приведены в таблице 9

После определения требуемых значений, потребляемая мощность двигателя, рассчитывается по следующей формуле:

Потребляемая мощность двигателя (л.с.) = производительность (л/ч) х сопротивление потока жидкости (mss) х удельный вес жидкости ÷ 3600 х 75 х 0.55

1 кВт = 1,36 л.с.

Таблица 8. Таблица определения коэф. для расчета потери давления

ОПРЕДЕЛИТЕ МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ И НЕОБХОДИМЫЕ ОПЦИИ НАСОСА

Выбор материалов изготовления насоса зависит от свойств перекачиваемой жидкости. Жидкости имеют различные химические и физические свойства и соответственно характер и степень воздействия на материалы. Материалы изготовления насоса должны выбираться с учетом совместимости с перекачиваемой жидкостью. Например, втулка насоса, используемого для перекачки жидкости, обладающей смазочными свойствами, изготовлена из бронзы, втулка насоса, используемого для перекачки жидкости кислотного происхождения, изготовлена из углеродистой стали.

Кроме того, материалы, контактирующие с жидкостью, насосов, осуществляющих перекачку пищевых продуктов, должны изготавливаться из нержавеющей стали и тефлона. После определения материалов изготовления насосов, необходимо решить, требуется ли насосу «рубашку» обогрева / охлаждения или нет, в зависимости от необходимости нагревать или охлаждать жидкость, протекающую через насос.

ОПРЕДИЛИТЕ ТИП СОЕДИНЕНИЯ И МОНТАЖНОЕ ИСПОЛНЕНИЕ

После того, как все характеристики насоса определены принимаем решение выборе типа присоединения с трубопроводом, приводом и вариантах монтажного исполнения.

Существуют следующие варианты присоединения и монтажного исполнения.

а. соединение с трубопроводом фланцевое / резьбовое.
б. «голый вал» - насос без привода.
в. Соединение непосредственно с электродвигателем

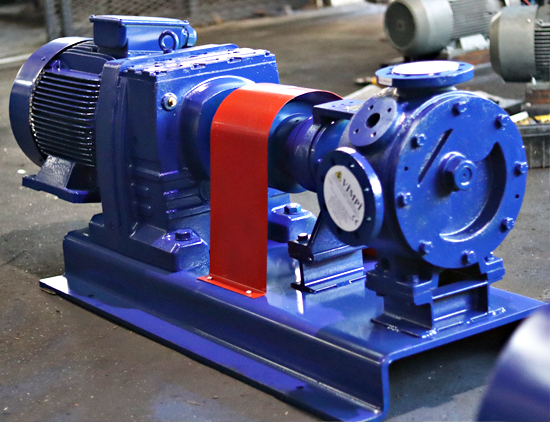

г. в сочетании с мотор – редуктором
д. в сочетании с редуктором
е. ременная передача
ж. в сочетании с электродвигателем и редуктором с механическим вариатором
з. в сочетании с ременной передачей и редуктором.

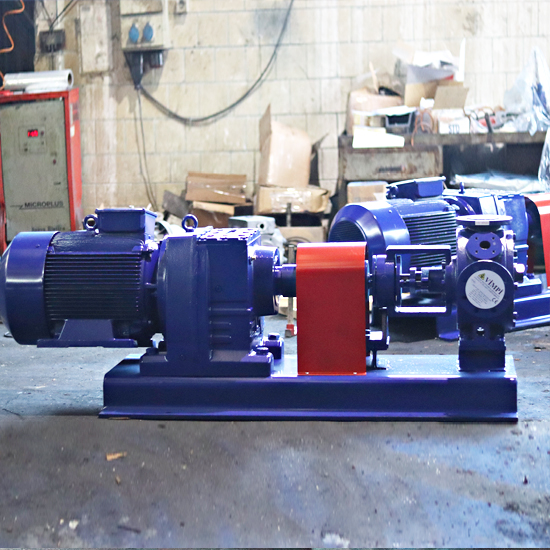

и. насос, установленный на раме, колесной тележке
к. насос в комплекте с редуктором без электродвигателя установленный на раме

Уважаемы заказчики! На все вопросы, связанные с подбором, приобретением насосов, сервисным обслуживанием, заказом запасных частей Вам ответит официальный дистрибьютор продукции Компания Vimpi Viscous Liquid Pumps в Российской Федерации и странах EAC ООО «ВИПТ Дистрибьюшен».

Подобрать насос

РУКОВОДСТВО ПО САМОСТОЯТЕЛЬНОМУ ПОДБОРУ ШЕСТЕРЕННОГО НАСОСА ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ VIMPI

Расписание мощности шестеренного механизма внутреннего зацепления

INTERNAL GEAR PUMP / ШЕСТЕРЕННЫЕ НАСОСЫ ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ
Модель	Вход, выход	Давление Макс.	Производительность				Привод			Мощность		Вес(кг)
Модель	Вход, выход	Давление Макс.	л/об	л/мин		м3/ч	Об.	кВт	л.с.	Мин	Макс	Без Кроншт.	С Кроншт.
1/4" RL	1/4”	10	0.0011	1.65	0.1		1450	0.55	0.75	0.25	0.75	2.5
3/8” M-MK	3/8”	6	0.004	5.83	0.35		1450	0.55	0.75	0.25	0.75	2	3
1” F-FK	1”	10	0.028	42	2.5		1450	1.1	1.5	0.55	1.1	7	13
1” E-EK	1”	10	0.036	54	3.2		1450	1.1	1.5	0.55	1.1	7	13
1 ½” D-DC-D.R	1 ½”	12	0.072	104	6.2		1450	1.1	1.5	0.75	3	12.6	18
1 ½” DL-DCL-DL.R	1 ½”	12	0.085	127.5	7.6		1450	1.1	1.5	0.75	3	12.6	18
2” CD-CD.R-CDK	2”	14	0.179	179.5	10		1000	4	5.5	1.5	7.5	-	42
2” CAS-CAKS	2”	14	0.364	364	21.8		1000	5.5	7.5	3	7.5	33	54
2” CA-CAK	2”	14	0.53	238.5	14		450	5.5	7.5	3	7.5	33	54
2 ½” CAS.R	2 ½”	14	0.364	364	21.8		1000	5.5	7.5	3	7.5	38	-
2 ½” CA.R	2 ½”	14	0.53	530	31.8		1000	7.5	11	4	15	38	-
2 ½” C-CK	2 ½”	14	0.85	375	22.5		450	7.5	10	4	11	40	90
2 ½” CB-CBK	2 ½”	14	1.45	580	35		400	11	15	5.5	15	48	97
3” CBK	3”	14	1.45	580	35		400	11	15	5.5	15	48	97
3” B-BK	3”	14	2.1	840	50		400	11	15	11	37	135	240
4” BK	4”	14	2.1	840	50		400	11	15	11	37	135	240
4”ALK	4”	14	3.83	1530	92		400	15	20	11	45	-	267
6” AK	6”	14	3.83	1530	92		400	15	20	11	45	-	267
6” AB-ABK	6”	14	5.85	1750	105		300	30	40	22	45	210	270

! Для увеличения производительности допустимо увеличение оборотов до 50%, но будет ускоряться износ всех комплектующих насоса

ГАБАРИТНЫЕ И ПРИСОЕДИТЕНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСОВ С КРОНШТЕЙНОМ

Тип	A	B	B1	C	D	E	F	J	K	L	M	N	O	S	T	V	W	Вес (кг)
МК	3/8"	-	42	68	46	30	28	8.5	12	-	-	-	10	140	-	4	-	3
EK-FK	1"	74	95	124	89	70	58	12	20	85	115	14	13	335	40	6	58	13
DC- DCL	1½"	78	103	124	89	70	58	12	20	110	150	18	13	370	40	6	58	18
CDK	2"	-	125	160	120	100	70	13	28	125	165	18	15	470	60	8	65	42
CAK- CAKS	2"	130	158	205	140	100	70	13	28	125	165	18	15	510	60	8	105	54
CK	2½"	165	190	260	180	90	100	13	30	145	185	18	19	560	60	8	110	90
CBK	2½"	165	190	260	180	90	100	13	30	145	185	18	19	600	60	8	110	97
BK	3"	196	232	380	262	178	208	22	45	160	200	18	32	835	80	14	170	240
ALK	4"	260	-	390	222	105	102	19	45	180	220	18	20	755	112	12	170	267
AK	6"	229	-	390	297	105	102	19	45	240	285	M20	20	755	112	12	170	267
ABK	6"	270	-	440	247	125	157	18	50	240	285	23	20	820	90	16	-	260

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСОВ БЕЗ КРОНШТЕЙНА

Тип	A	B	B1	C	D	E	F	G	H	J	K	L	M	N	O	R	S	W	Вес(кг)
RL	1/4"	-	42	48	41	27	-	-	34	8	12.7	-	-	-	8	55	164	-	2.5
M	3/8"	-	42	68	33	-	-	-	-	-	12	-	-	-	-	-	140	-	2
F-E	1"	74	-	124	74	41	32	-	23	10	18	85	115	6	8	32.5	230	58	7
D-DL	1½"	78	-	124	80	54	40	-	35	11	25	110	150	8	12	40	348	58	12.6
CD	2"	-	125	160	110	70	50	18	27	11	28	125	165	8	12	45	400	65	33
CA- CAS	2"	125	158	204	118	70	50	13	30	11	28	125	165	8	12	45	440	104	33
C	2½"	160	190	260	155	80	74	14	32	15	35	145	185	10	18	45	500	110	40
CB	2½"	160	190	260	155	80	74	14	32	15	35	145	185	10	18	45	525	110	48
B	3"	200	232	380	220	105	108	18	24	21	45	160	200	12	20	60	610	175	135
AB	6"	245	270	440	250	125	157	23	60	55	55	240	285	16	20	70	770	-	210

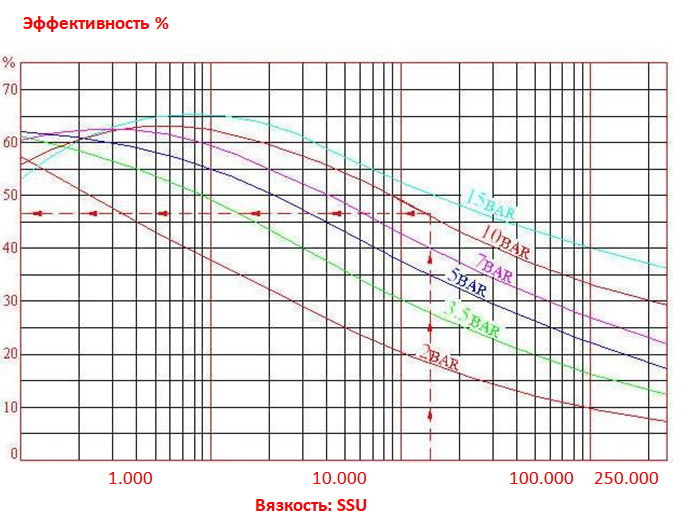

СХЕМА ЭФФЕКТИВНОСТИ ВРАЩЕНИЯ И ВЯЗКОСТИ ДЛЯ ШЕСТЕРЕННЫХ НАСОСОВ ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ VIMPI

Вязкость:SSU

*SSU = cSt х 4.55 (4.63)

SSU (универсальная секунда Сейболта) - для очень вязких жидкостей

(вязкость которых превышает 500 сантистоксов) при температуре 50 °C

1SSU ≈ 2,120 сSt или 2,120 мм2/с .

Если скорость подтверждена, тогда производительность можно высчитать по следующей формуле: Q = K*N

РАСХОД / ПРОИЗВОДИТЕЛЬНОСТЬ = РАСХОД НА 1 ОБОРОТ * СКОРОСТЬ.

Описание: Расчетная формула Q = K*N

Q: Расход / Производительность (м3 / ч)

K: Коэффициент расхода (л / об.)

N: Скорость - - 100 ~ 1450 (об. / мин)

Пример: по таблице
Расписание мощности шестеренного механизма внутреннего зацепления (выше)

2" CD - Q = 0.133 л/об *1000 об./мин = 133 л/мин (* 60 мин ≈ 8 м3/ч )

Предложение по подключению к трубопроводу – вход / выход

При не правильном соединении труб жидкость в трубопроводе будет иметь потерю энергии, разделяться, повреждаться и создавать локальное сопротивление вдоль пути.

В конечном итоге это будет влиять на поток и потерю напора. Следовательно, чем ровнее внутренняя часть трубопровода, тем меньше повреждений вдоль пути; чем меньше изменение диаметра, тем меньше локальная потеря мощности.

В результате следует избегать как можно более грубых внутренних стенок и соединений. Не используйте слишком большой диаметр усадки, слишком сильный изгиб, слишком маленький изгиб и т.д. на технологических трубопроводах. Чтобы увеличить срок службы насоса и производительность насоса, попробуйте уменьшить изгиб технологического трубопровода и уменьшить диаметр усадки.

ПРИМЕРЫ ВЯЗКОСТИ И ПЛОТНОСТИ РАЗЛИЧНЫХ ЖИДКОСТЕЙ

Название жидкости	Диапазон вязкости и плотности
Подсолнечное/Оливковое масло	≈ 60 cРs / 100 - 250 cРs при t = 20°С - 25°С
Техническое масло	≈ 30 - 3000 cРs при t = 20°С
Жидкое мыло	≈ 80 cРs при t = 25°С
Шампунь	≈ 3 000 сРs при t = 20°С ρ ≈ 0.965 – 1.005 кг/ м3
Глазированный сироп, патока	≈ 4 900 – 5 100 cРs при t = 45°С
Меласса (абразивная)	≈ 10 000 cSt
Какао масса	≈ 11 000 cРs при t = 45°С
Сгущенное молоко	≈ 25 000 – 40 000 cРs при t = 25°С
Жир	≈ 900 cРs при t = 40°С - 60°С ρ ≈ 920 кг/ м3
Фосфатидный концентрат	≈ 30 000 cSt при t = 50°С
