Объемные роторные шестеренные насосы внешнего зацепления серии Vimpi External Gear Pump являются одним из самых универсальных и недорогих типов насосов объемного действия. Шестеренный насос внешнего зацепление надежен и обладает рядом преимуществ перед другими типами насосов, при этом требует щепетильного подхода к качеству материалов комплектующих, используемых для его изготовления, точности обработки поверхностей комплектующих и профессиональной сборки.
Vimpi Viscous Liquid Pumps основана в 1969 и обладает уникальным опытом изготовления насосов данного типа, на сегодняшний день ассортимент выпускаемой продукции включает 22 модели (12 типоразмеров) шестеренных насосов внешнего зацепления с подачей до 175 м³/час, давлением до 20 Бар, в том числе взрывозащищенные шестеренные насосы изготовленные в соответствии с нормативами ATEX.
Насосы серии Vimpi External Gear Pump изготавливаются из чугуна, высокопрочного чугуна, углеродистой и нержавеющей стали с применением различных типов, конфигураций, материалов уплотнений вала и насосного узла, от сальниковой набивки до двойного торцевого уплотнения. Отдельные элементы проточной части изготавливаются из бронзы, графита или карбида вольфрама.
Шестеренные насосы внешнего зацепления применяются для перекачивания продуктов средней и очень большой вязкости (до 430 000 сSt) с высоким КПД, температурой до +370°C, а также жидкостей, обладающих небольшим абразивным действием, однако при условии отсутствии в них крупных твердых частиц.
В насосе практически отсутствуют изнашиваемые части он рассчитан на постоянную работу в течение нескольких лет. Из нашего опыта продаж насосов данного типа мы можем сказать, что правильно подобранный и установленный насос работает в течение нескольких лет без замены комплектующих и обслуживания.
Подобрать насос
Принцип действия

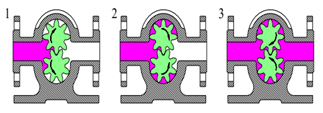

При вращении вала, шестерни отходят друг от друга и образуется вакуум. Благодаря нему перекачиваемая жидкость начинает заполнять линию всасывания насоса. (Рисунок 1)
Жидкость, которая заполняет линию всасывания, подается на зазоры между шестернями. (Рисунок 2) В линии нагнетания шестерни выдвигаются в рабочее положение, выполняя перекачивание путем выталкивания жидкости через линию нагнетания. (Рисунок 3)
Основные преимущества
Преимущества:
- Работоспособен на высоких скоростях
- Положительное всасывание, невибрирующее давление
- Среднее давление
- Некоторые модели идеально подходят для жидкостей с высокой вязкостью
- Нагрузка находится не в одной втулке
- Низкий уровень шума
Недостатки:
- Наличие 4 втулок, контактирующих с жидкостью
- Иногда требуется 4 узла уплотнения (в моделях с внешним подшипниковым узлом)
- Некоторые модели не допускают присутствия твердых частиц
